110v 节能灯电路原理图

       一般设计 110V 的 EB 比 220V 的 EB 难度要高点,尤其是高功率因数的,下面以几副常规的原理图引领大家进入文章的主题.

      为何 110V 的 EB 比 220V 的 EB 难度要高，最直接的影响是灯的启动问题，尤其是整灯在高温低压时，容易出现灯管不能成功启动，只有两边灯丝发红。原因是在高温时磁环和三极管的驱动能力降低，以至灯启动电压和灯启动电流供应不足而不能使灯管成功引燃。灯启动电压和启动电流供应不足也影响低温低压时灯的启动。另外，要想 EB 输出相同的功率，110V 的 EB 的输出电流自然要比 220V的输出电流大一倍，输出电流受控的关键点是 EB 的输出电感（也称扼流圈），此电感的选值太大，输出功率不足。选值太小，便会引至 EB 的工作频率严重超标，三极管的开关损耗会上升，引至管子发热。

      在线路的拓朴上,以上四副原理图是一样的,都是串联谐振正反馈电路，只是有一些巧妙的地方和元器件的数值选取不同。此电路的最佳工作状态，必须符合：

 式 1

      式中：Fw 为工作频率。Fo 为整个谐振电路的固有频率。以简单的词语说明就是：工作频率与输出电感和谐振电容的固有频率要相等，电路才能工作于最佳状态，此时负载电路等效于一个电阻，可提高整个 EB 的效率，降低热损耗，整机性能上升。

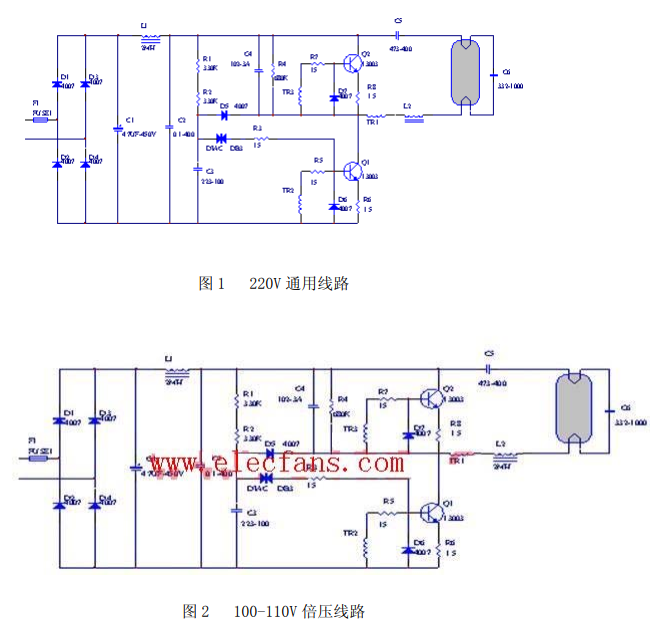

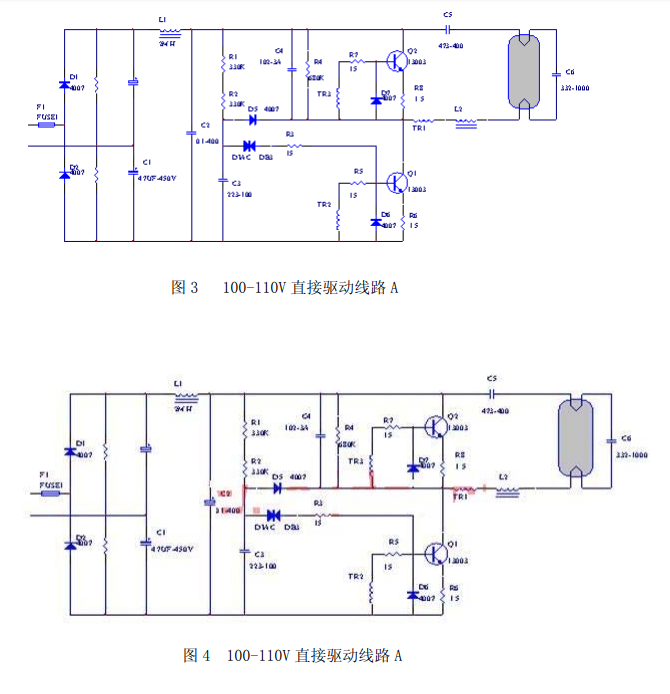

      图 1 是常规的 220V 原理图，图 2 是 110V 经过倍压的原理图。图 3 为 110V双谐振电容直接驱动原理图，图 4 是双谐振电容与灯丝交叉的直接驱动原理图。

      图 1 不适宜用在 110 电路当中，何解？是因为要维持确定的功率，输出电感L2 必须选得很小，要符合上式，谐振电容 C6 将要选取得很大，而 C6 不能选取得太大，因为太大了，启动电压将降低。原因是：设有一高频电流流过灯丝，C6增大，等效于 C6 的电阻减小，C6 两端的电压便下降，输出电感和灯丝的压降便

上升，C6 两端的电压下降，等于灯管电压下降，便很容易出现前文所述的高温不能启动问题。

      因为这样，人们便研究出了如图 2 所示的倍压整流电路，D1，D1，C1 构成倍压全波整流滤波电路，整流滤波后的电压可用下式表示：

式 2

      式中：Vo 为输出直流电压，Vin 为输入交流电压。此电路的缺点是在 120V以上的线路当中难以被采用，如 127V 的电子节能灯，原因？你可以按上式算一算 120V 的节能灯，在正 110%的电压环境 132V 交流电压供给的情况下整流滤波后的电压有多高，耐压差一点的三极管受得了吗？还得提醒你：三极管在高温时它的最高耐压值比常温耐压值是会有小许下降的。当供电电压超过三极管最高耐压值，三极管便出现二次击穿，引起集电极和发射极短路。

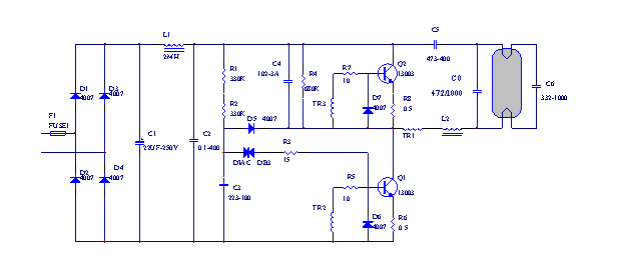

      图 3 中比图 1 增加了补偿电容 C0，可有效的符合谐振公式（式 1），令 EB的效率提高了很多，启动性能也大为提高，是较为理想的直接驱动电路。此电路的磁环材料宜选用 BS 温度曲线较为平坦的 2K 或 2.5K 材料。三极管的集电极电流 Ic 和放大倍数 β 宜大些。此电路也有一个较大的缺点，就是当灯工作了一定时间后，灯管阴极完全老化，灯丝开路，EB 电路因 C0 的接入仍然构成串联谐振正反馈电路，线路仍然工作，线路功率会比正常时大一倍，若此时 EB 不损坏，灯管两端发红，温度很高，足可以将固定灯管的塑料件溶掉。

      图 4 是比图 3 更理想的直接驱动电路，采用双谐振电容与灯丝交叉的方法取得更好的启动性能，工作频率与固有频率更为贴近。图 1 和图 2 整流滤波后的电路对电流要求不高，并且供电电压比价高，故负反馈电阻（也即发射极电阻）可选得大些，以 15W 的 EB 为例，可选用 2.2 欧姆的。但图 3 和图 4 中反馈电阻适宜小点或甚至直接不用。电解电容的选取，必须保证灯的电流波峰系数小于 1.7，保证这个参数的前提条件是增大电解电容的容量，增大电解电容的容量以后会导致输入电流总谐波的提高，有些国家或地区是对电流总谐波有要求的，例如我国的台湾地区，节能灯的输入电流总谐波不能高于 120%，有时为了使两者都符合要求，一般在电源输入端串联一个 3-10Ω 的大功率线绕电阻,提高阻性负载来降低电流总谐波，此电阻的阻值不宜过大，以免过高的功耗而使其严重发热。还有，不能选用炭膜电阻，因为炭膜电阻抗电流冲击的能力并不是那么理想的。

磁环脉冲变压器与负载电路的关系，就问题而言，请先看下图：

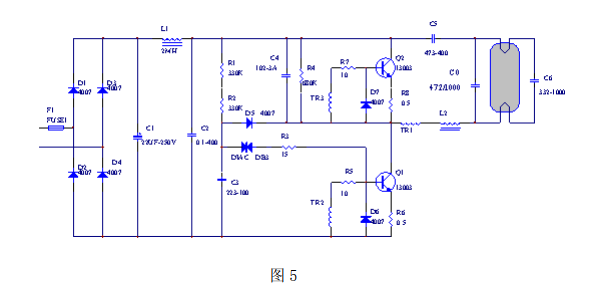

图 5

       图 5 中：A，B 两端为高频输入端，TR 为磁环脉冲变压器，L 为输出电感，C1为谐振电容，C2 为隔直电容，OUT1，OUT2 为三极管的驱动源。它们构成了一个完整的 LC 串联电路。我们先讨论一下 TR 初级圈数与次级圈数多少对输出电压大小的影响问题，从很表面来说，根据变压器的比值：可以说：初级的圈数越小，次级的圈数越多，输出的电压就越高。

      以上概念是有道理的，可别忽略了初级线圈是与输出电感 L，谐振电容 C1，隔直电容 C2 串联的，初级的圈数越小，它在回路的等效电阻便越小，它的压降就越小，也就是它在回路拿到的电压就越低，输出反而小了。TR 初级的圈数与输出电感 L 的关系为：输出电感 L 大，磁环脉冲变压器初级的圈数跟着大，输出电感 L 小，磁环脉冲变压器初级的圈数跟着小。但输出电压的大小要符合三极管的驱动要求，不能欠电压激励，以免三极管工作在放大区，也不能过激励，这样容易使延迟时间过长，增加开关损耗，管子发热，更严重会出现共态导通，烧毁

    三极管。详细的驱动参数请参阅你所用的三极管的数据表。110V 直接驱动线路对磁环的材料也有较严格的要求，一般合适选用 BS 随温度变化而变化不大的低磁导率材料，如 2K 或 2.5K 的材料。下图中，图 A 是比较理想的。

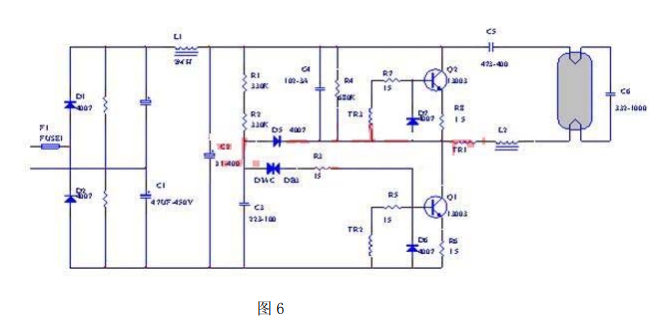

图 6

      110V 直接驱动线路对三极管的要求，主要是集电极电流 Ic 一定要有足够的余量，保证在高温时能向灯提供足够的启动电流，使灯成功引燃。另外，放大倍数适宜大些（如 β=25-35），耐压大于 300V 就行了。工作频率，以我们目前手头上的双极型三极管，28-40KHz 是最为合适的。另外还要视能源之星和其他国家的安规认证要求。

     总体而言，110V 的节能灯 EB 设计的要点是灯的启动和灯的谐振适应问题。具体的定值还要你在实际操作中做适当调整。其它元器件的质量一定要过关,免得出现问题。
